آلة القطع CNC بخمسة محاور

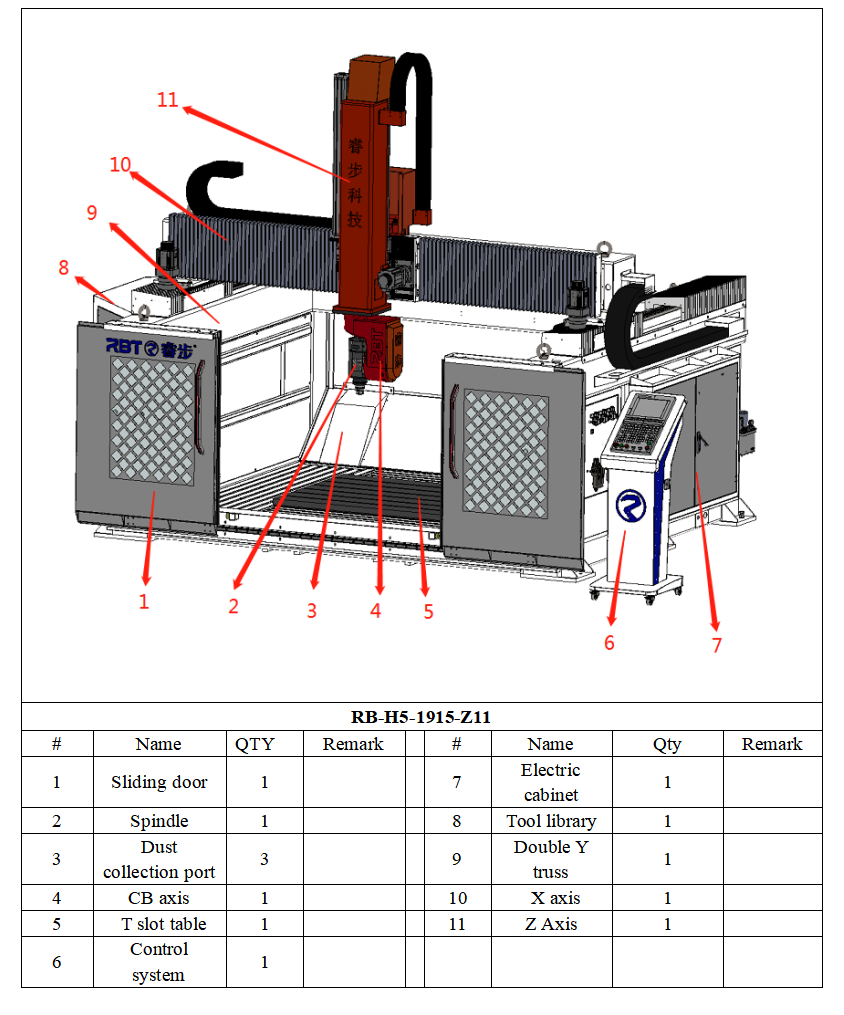

هيكل الآلة

ميزة الآلة

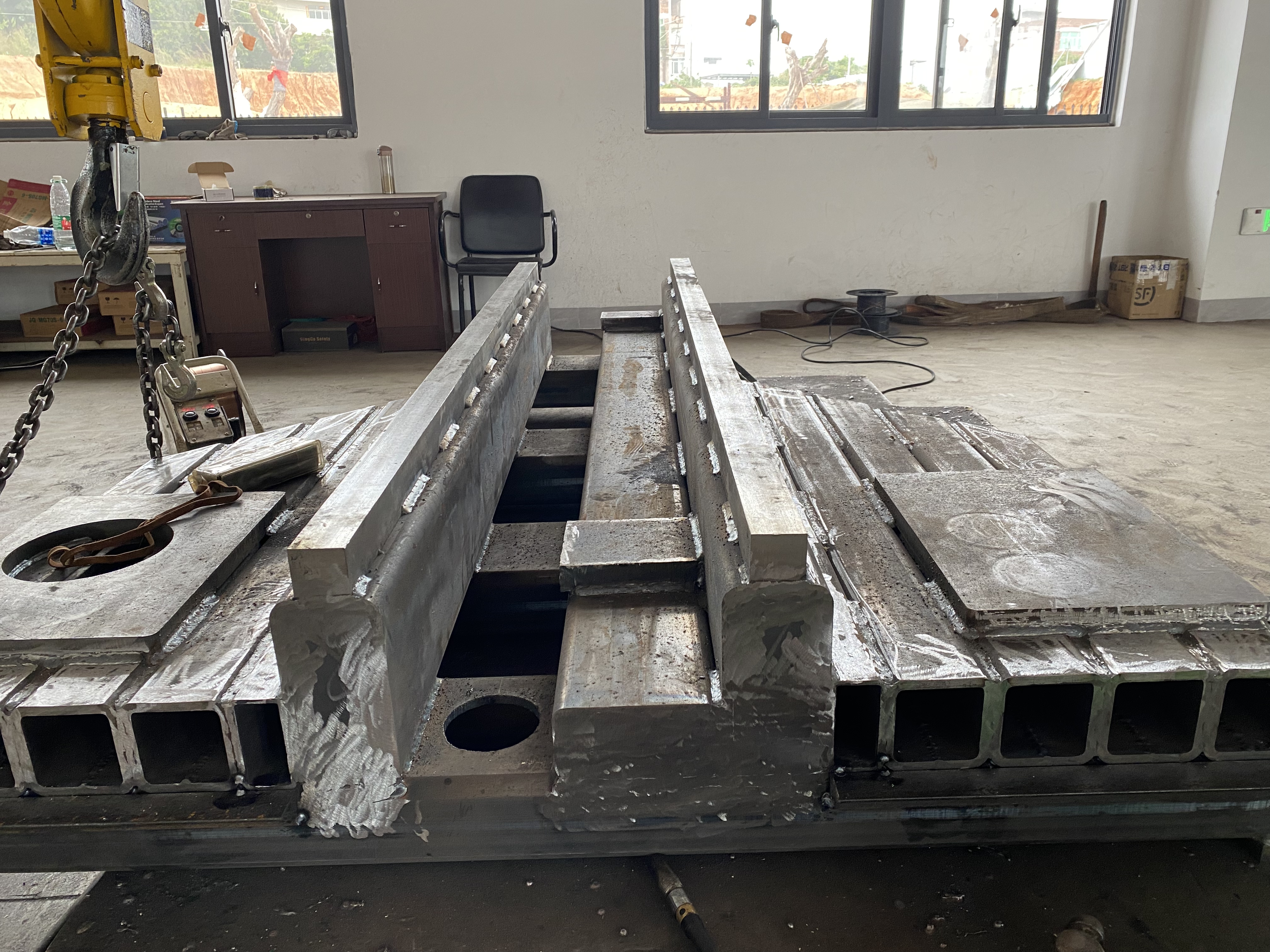

1. سرير الآلة مصنوع من الفولاذ الملحوم، مما يضمن قوتها.تتم إضافة الألواح المضلعة إلى أجزاء مهمة من السرير.المادة الرئيسية المستخدمة هي الأنبوب المستطيل Q235، بسمك جدار 10 مم.يبلغ سمك لوحة التوصيل 20 مم على الأقل.تم تحليل وتصميم السرير باستخدام تحليل العناصر المحدودة (FEA).قبل أن يتم تصنيعها، جميع أجزاء السرير خضعت لمعالجة تخفيف الضغط لضمان أساس مستقر وقوي للآلة.

2. الآلة من نوع الجمالون ولها هيكل متين ودقة وموثوقية جيدة وسلامة عالية وتلبي متطلبات أعمال حماية البيئة ومناسبة للطحن وفتح النوافذ ومعالجة الكفاف والتشطيب والحفر والتصنيع ثلاثي الأبعاد لأي غير -مادة معدنية.

3. تصميم الحماية شبه المغلق يلبي حماية السلامة ومنع الحطام أثناء إنتاج المعدات ومعالجتها.يتعاون جهاز تجميع غبار استنزاف الأرضية المتكامل مع مجمع الغبار عالي الأداء لجمع حطام المعالجة.

4. أجزاء النقل:

  X / Y يعتمد الدليل الخطي الكروي التايواني CSK، المحور Z يعتمد الدليل الخطي للأسطوانة HIWIN التايوانية، الخط المزدوج وأربعة صف من التمريرات، مع  قدرة تحمل كبيرة، مناسبة  ل  قطع ثقيل.

  تعتمد X / Y رف وترس الطحن الدقيق من تايوان Jingte، مع رد فعل عنيف صغير، ودقة عالية وتشغيل مستقر.

  يعتمد المحور Z المسمار الكروي الدقيق التايواني TBI، والذي يتميز بتشغيل مستقر ودقة عالية.

  يعتمد المحور C/B المخفض المجوف الياباني Sumitomo Precision.

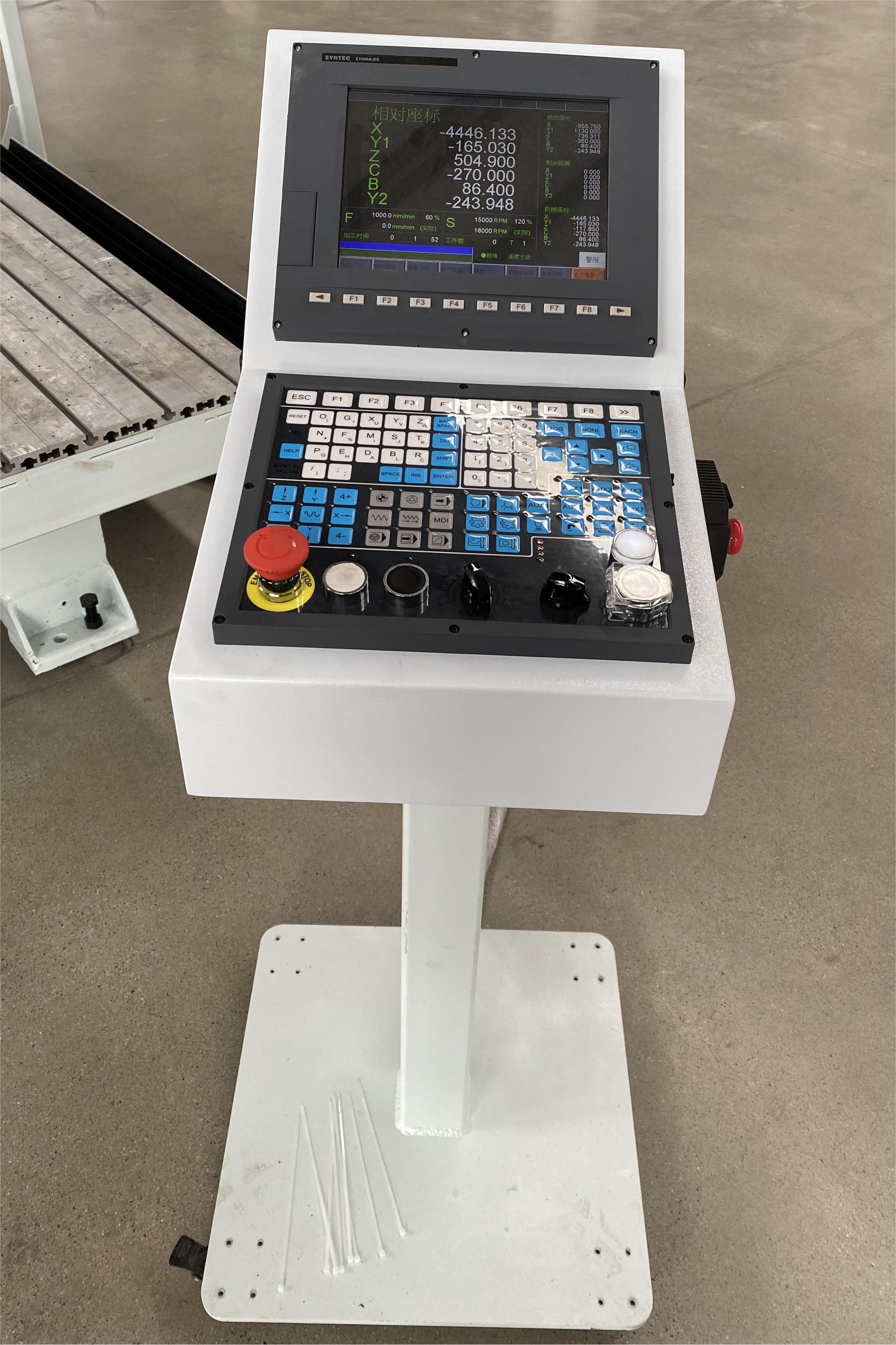

5. يعتمد النظام نظام CNC للربط ذو خمسة محاور SYNEC، ويتم ضمان الوظيفة والاستقرار وخدمة ما بعد البيع.يمكن أن تكون مجهزة بوظيفة RTCP.

6. تشكل المحاور الستة Y و X و Z و C و B ذات الستة محاور رأسًا مزدوجًا متأرجحًا من نوع خمسة محاور. رأس الطحن لديه إحداثيات دوارة مستمرة CNC: المحور الرابع (C) والخامس (B) المحور، تحقيق معالجة ربط 5 محاور.يمكن لتصميم مكتبة الأدوات ذات 8 فتحات أن يحل تلقائيًا محل ما يصل إلى 8 مواصفات مختلفة للأدوات، والتي يمكن أن تلبي المزيد من احتياجات المعالجة.

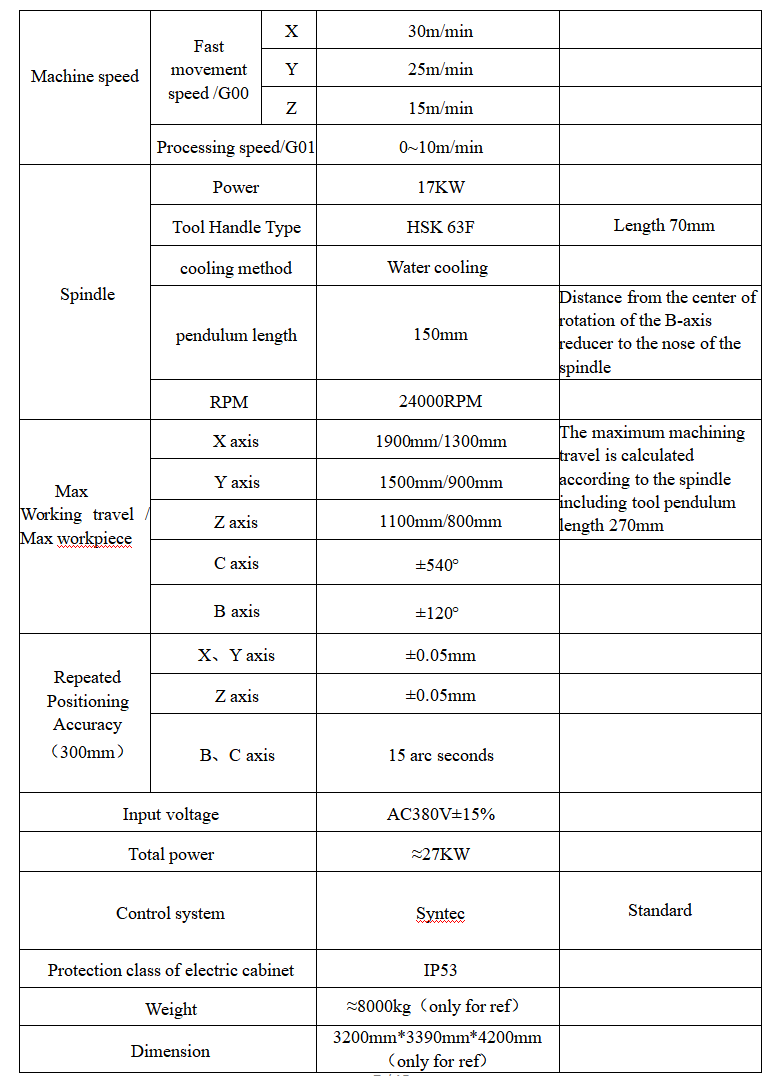

المعايير الفنية

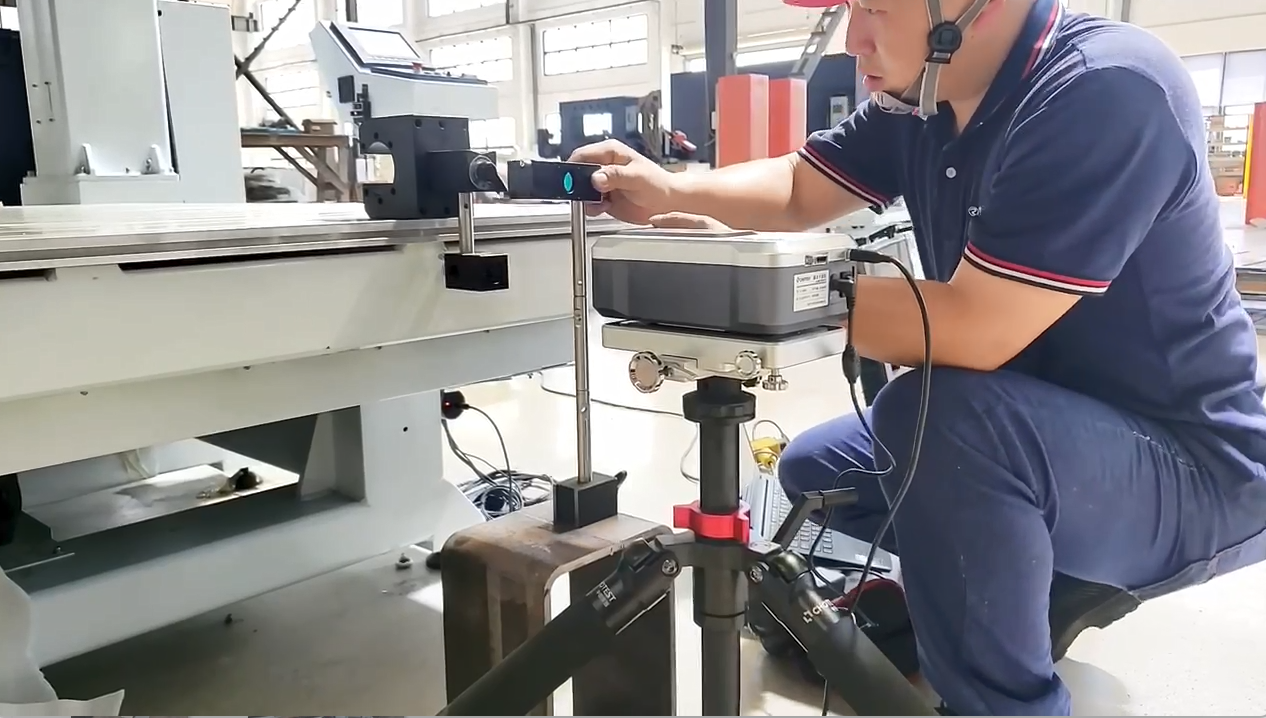

دقة اختبار التداخل بالليزر

ناجح   حالات
