جهاز التوجيه CNC ذو الطاولة المزدوجة 5 محاور

ميزة الآلة

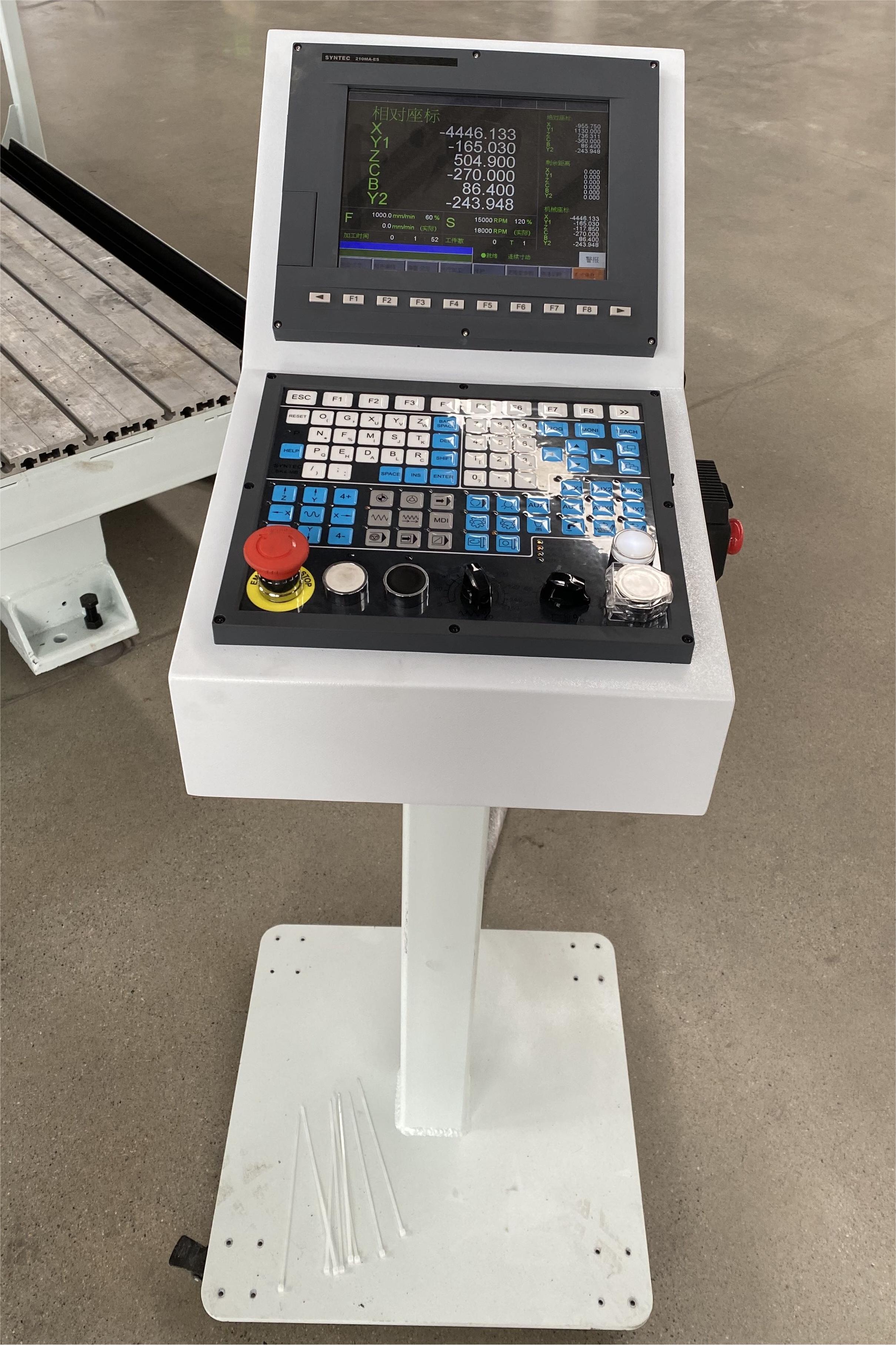

1. تم تنفيذ نظام CNC للربط خماسي المحاور SYNEC، مما يوفر فوائد كبيرة من حيث الأداء الوظيفي والاستقرار ودعم ما بعد البيع.إنها تدعم المعالجة بخمسة محاور وتتميز بوظائف التشغيل والتطبيق سهلة الاستخدام.

2. إن رأس الطحن يمتلك إحداثيتين دوارتين مستمرتين CNC: المحور الرابع (C) والمحور الخامس (B)، مما يتيح المعالجة المنسقة التي تشمل القطع، التخريم والتشذيب.

3. يمكن إنجاز المعالجة المتعددة الأوجه للمنتج بأكمله في مشبك واحد، مما يضمن الدقة العالية، العمليات الفعالة، وتحديد المواقع بدقة.

4. هذه المعدات تجمع بين القوة، السرعة، والدقة، ويمكن تجهيزها بالعديد من الميزات الإضافية مثل تجميع الغبار، عمود دوران تغيير الأدوات الأوتوماتيكي، مكتبة الأدوات وRTCP.

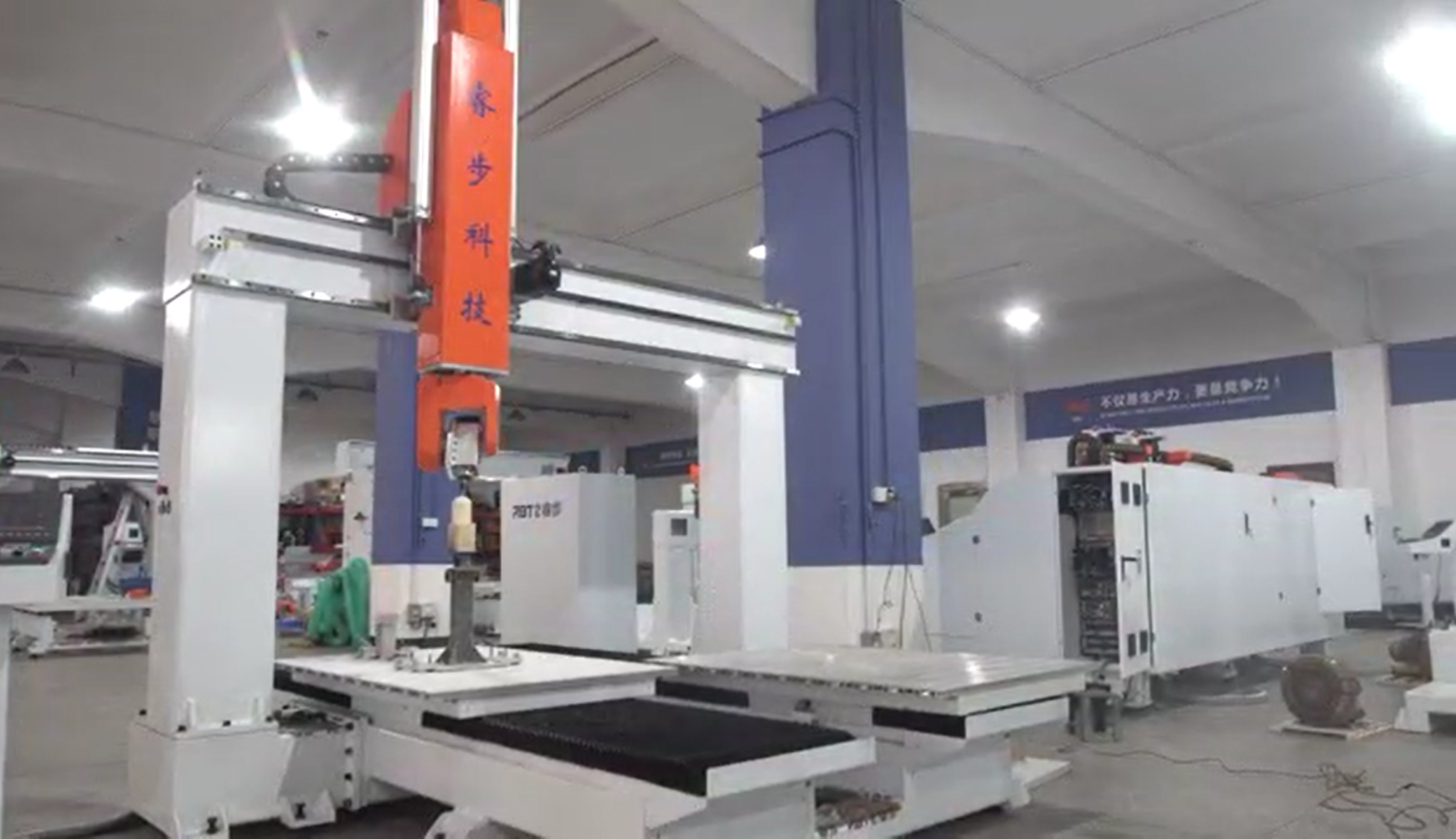

5. تعمل منضدتي العمل بشكل مستقل، حيث تتم معالجة منضدة عمل واحدة، ويتم تحميل وتفريغ طاولة العمل الأخرى (مثل الصورة اليسرى أدناه)؛

تشغيل طاولة العمل اثنين  في الوقت نفسه، يمكن عمل كلا منضدتي العمل كطاولة واحدة كبيرة (كما هو الحال في الصورة اليمنى أدناه).

6. أجزاء النقل: المحور X / Y / Z يستخدم الدليل الخطي للكرة والأسطوانة HIWIN التايوانية، ستة منزلقات مزدوجة الصف، قدرة تحمل كبيرة، مناسبة للقطع الثقيل.

يعتمد المحور C/B على المخفض المجوف الياباني Sumitomo Precision.

7. يتم اعتماد السرير الفولاذي الملحوم، والسرير صلب، ويتم إضافة الأجزاء الرئيسية بألواح مضلعة.لقد خضع السرير لتحليل وتصميم العناصر المحدودة (FEA)، وتم تخفيف الضغط على جميع أجزاء السرير (معالجة الشيخوخة غير الاهتزازية) قبل التصنيع، مما يوفر أساسًا صلبًا ومستقرًا للآلة.

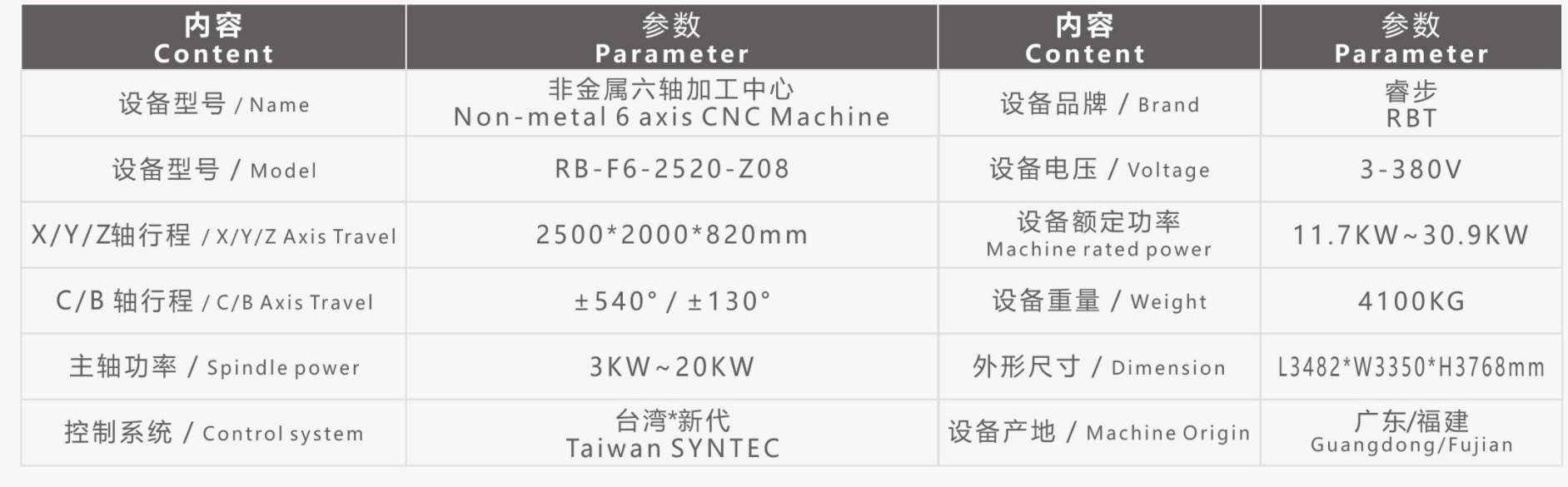

المعايير الفنية

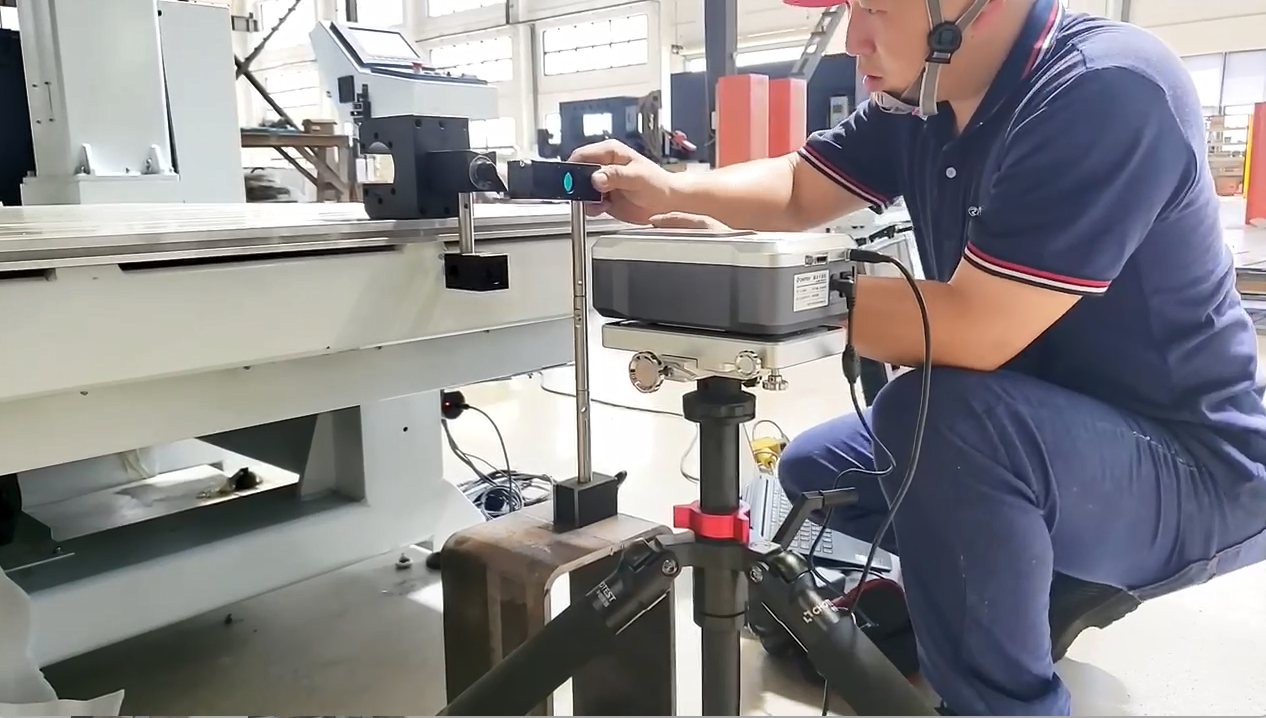

كشف التداخل بالليزر

شهادة CE

حالات التعاون

التعبئة والتسليم
