جهاز التوجيه CNC ذو 5 محاور لتصنيع قوالب الألومنيوم

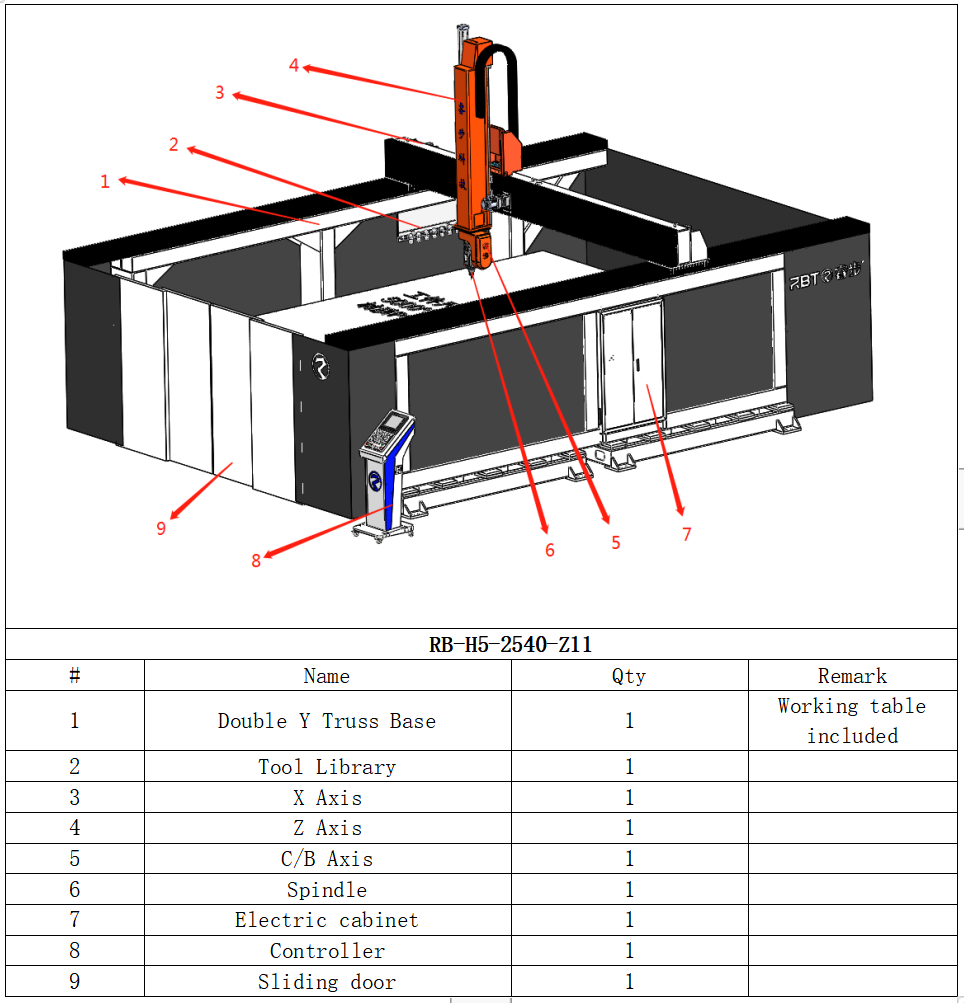

هيكل الآلة

ميزة الآلة

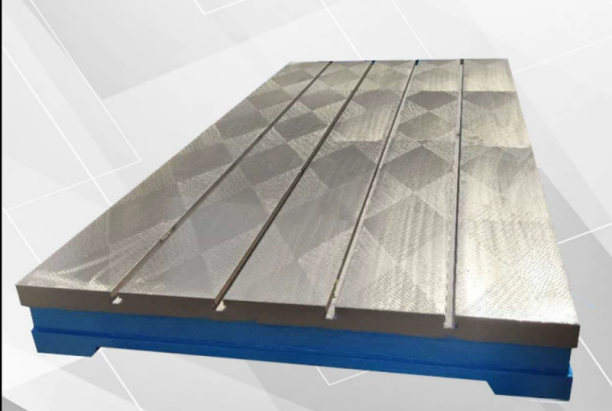

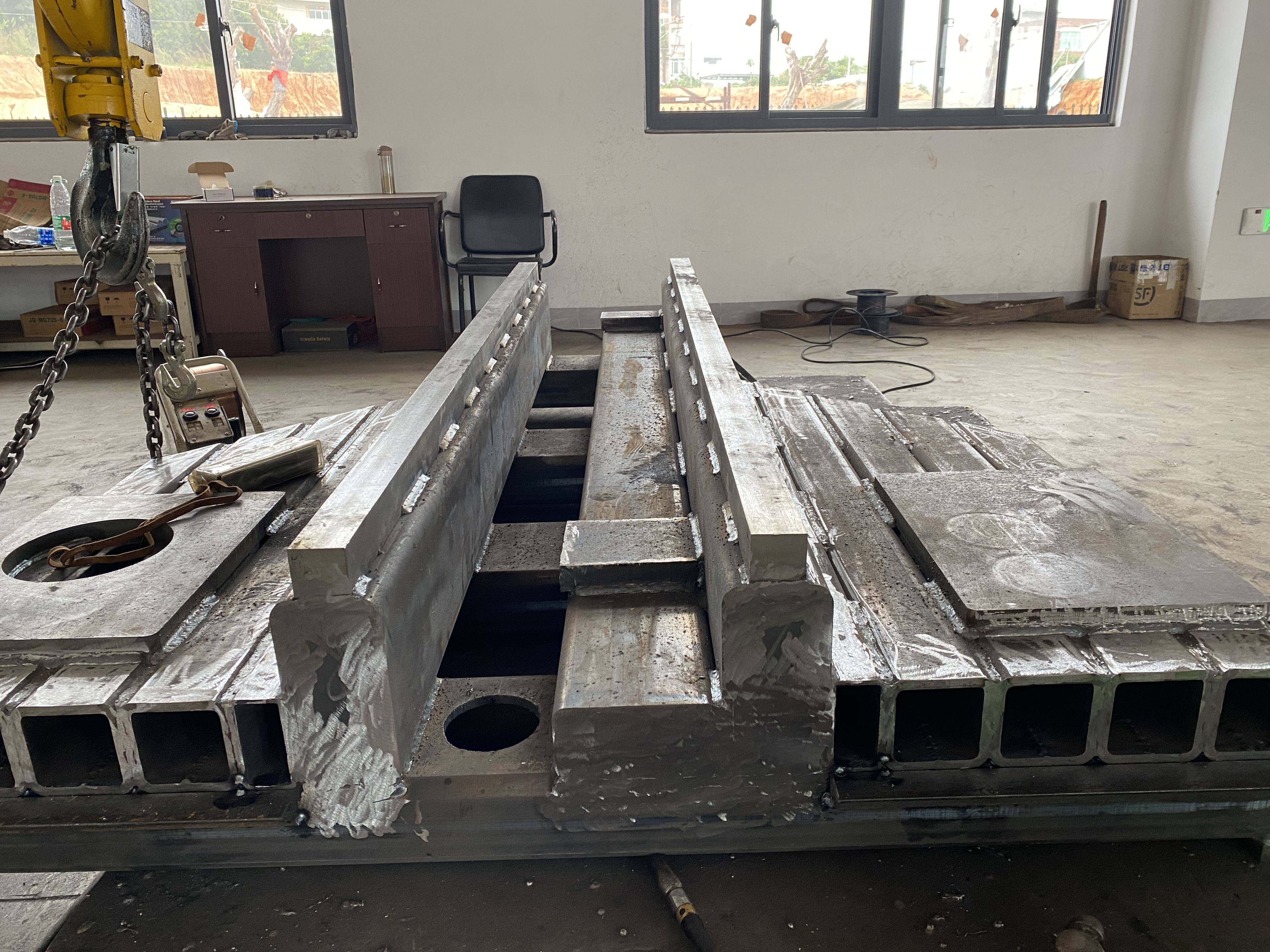

1. يتم اعتماد السرير الفولاذي الملحوم، والسرير صلب، ويتم إضافة الأجزاء الرئيسية بألواح مضلعة.وسطح العمل ذو الفتحة T المصنوع من الحديد الزهر يتمتع بصلابة واستقرار جيدين.

2. تصميم حماية المعالجة القابل للغسل شبه المغلق يلبي حماية السلامة ومنع الحطام أثناء إنتاج المعدات ومعالجتها.

تصميم دوران الماء السفلي يرضي المعالجة النهائية لقوالب الألومنيوم.

3. أجزاء النقل:

يعتمد المحور X / Y / Z الدليل الخطي للكرة والأسطوانة HIWIN التايوانية، ومنزلق مزدوج الخط بستة صفوف، وقدرة تحمل كبيرة، ومناسبة للقطع الثقيل؛

يعتمد محور X / Y / Z على برغي كروي دقيق للطحن YYC من تايوان، والذي يتميز بتشغيل مستقر ودقة عالية؛

يعتمد المحور C/B على المخفض المجوف الياباني Sumitomo Precision.

5. يعتمد النظام نظام CNC للربط ذو خمسة محاور SYNEC، ويمكن أيضًا تخصيصه بناءً على متطلبات العميل ليكون Simens وما إلى ذلك.

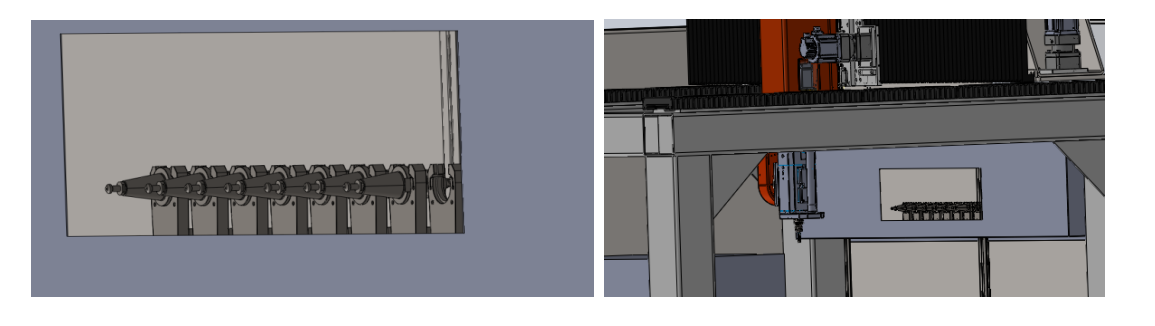

6. تشكل المحاور الستة Y و X و Z و C و B ذات الستة محاور رأسًا مزدوجًا متأرجحًا من نوع خمسة محاور. رأس الطحن لديه إحداثيات دوارة مستمرة CNC: المحور الرابع (C) والخامس (B) المحور، تحقيق معالجة الارتباط.ويمكننا استخدام المغزل 5.5kw إلى 20KW بناءً على منتج العميل.يمكن لتصميم مكتبة الأدوات ذات 6 فتحات أن يحل تلقائيًا محل ما يصل إلى 6 مواصفات مختلفة للأدوات، والتي يمكن أن تلبي المزيد من احتياجات المعالجة.

المعايير الفنية
