مركز التصنيع باستخدام الحاسب الآلي ذو 5 محاور

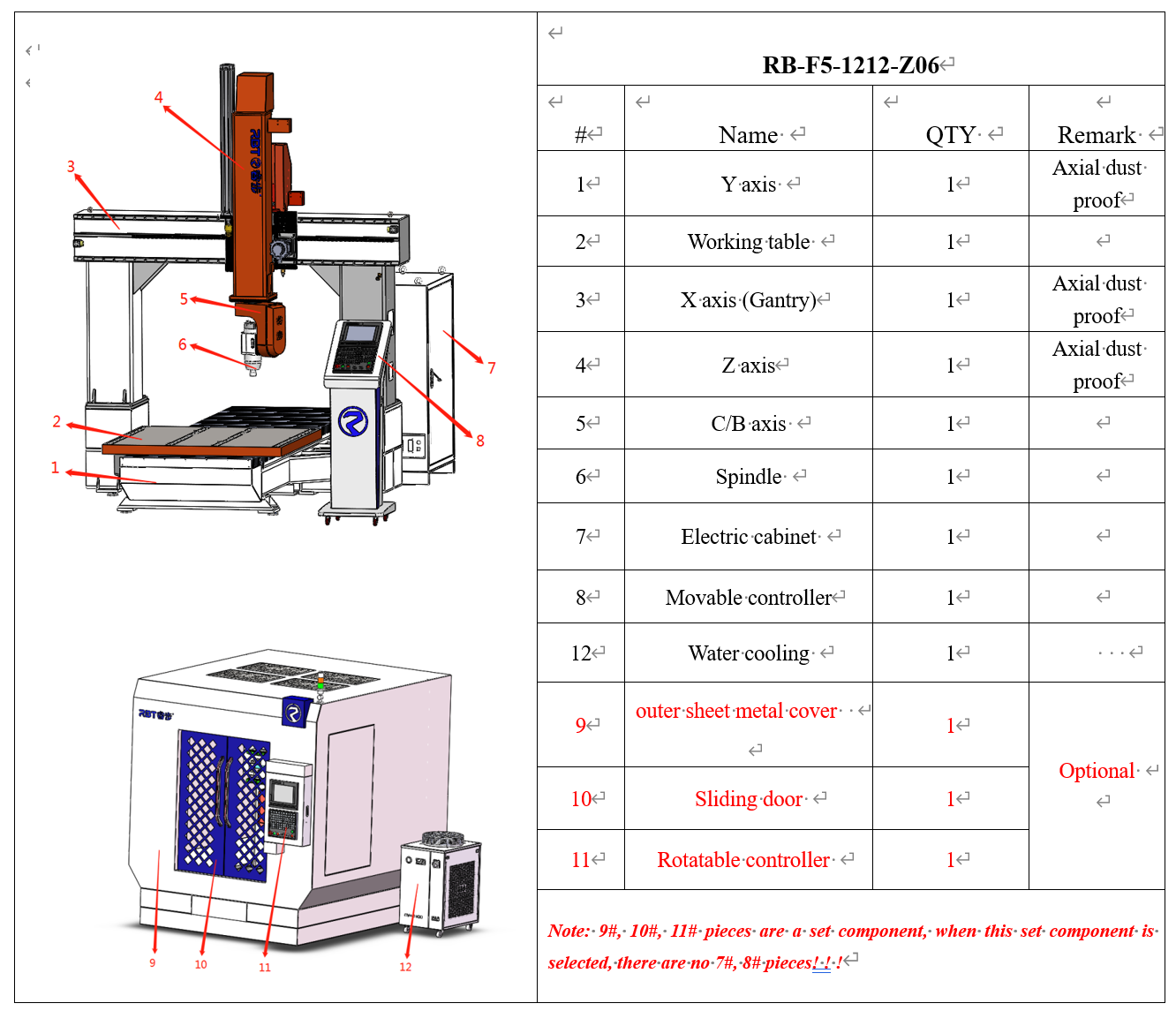

هيكل الآلة

ميزة الآلة

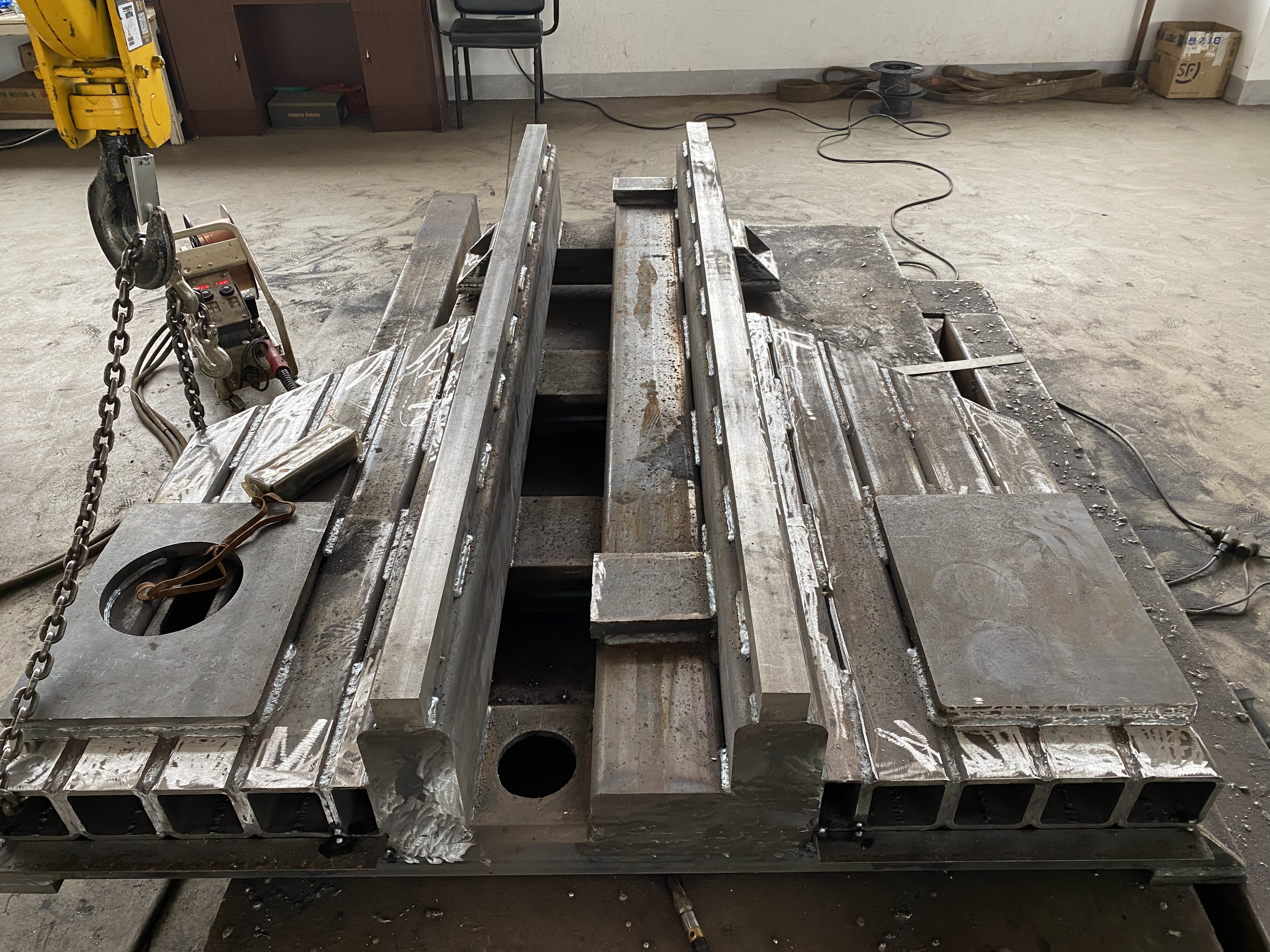

1. يتم اعتماد السرير الفولاذي الملحوم، والسرير صلب، ويتم إضافة الأجزاء الرئيسية بألواح مضلعة.المادة الرئيسية هي الأنبوب المستطيل Q235، وسمك الجدار 10 مم، وسمك لوحة التوصيل لا يقل عن 20 مم. وقد خضع السرير لتحليل العناصر المحدودة (FEA) والتصميم، وتم تخفيف الضغط على جميع أجزاء السرير ( معالجة الشيخوخة غير الاهتزازية) قبل التشغيل الآلي، مما يوفر أساسًا صلبًا ومستقرًا للآلة.

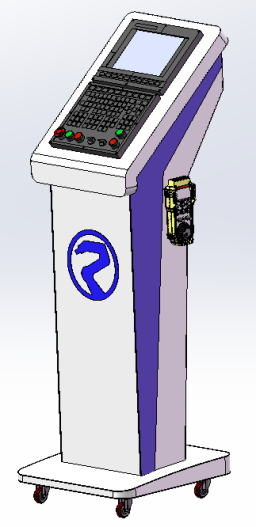

2. يعتمد النظام نظام CNC للربط ذو خمسة محاور Syntec.تجمع المعدات بين القوة والسرعة والدقة، ويمكن تجهيزها بوظائف اختيارية أخرى مثل جمع الغبار، وعمود دوران تغيير الأدوات الأوتوماتيكي، ومكتبة الأدوات، وRTCP.

3. إن رأس الطحن لديه إحداثيات دوارة مستمرة CNC: المحور الرابع (C) والمحور الخامس (B)، لتحقيق معالجة الارتباط (بما في ذلك وظائف الطحن ودحرجة الثقب).  24000 دورة في الدقيقة / الدقيقة لمغزل المعالجة عالي السرعة، سطح القطع لقطعة العمل أكثر دقة.ويمكن اختياريًا اختيار أداة تغيير المغزل تلقائيًا و   مكتبة الأدوات.

4.  يعتمد محور X/Y دليل خطي منزلق كروي ذو خط مزدوج من تايوان CSK بأربعة صفوف؛

   يعتمد المحور Z دليلاً خطيًا منزلقًا منزلقًا بأربعة صفوف من تايوان HIWIN من تايوان؛

   يعتمد محور X/Y/Z على قضيب لولبي دقيق من تايوان TBI؛

   يعتمد المحور C/B المخفض المجوف الياباني ذو عزم الدوران العالي بدون رد فعل عكسي من شركة Sumitomo.

5. تعتمد الآلة طريقة إمداد الزيت المركزي، وتعتمد طريقة حقن الزيت والتشحيم الأوتوماتيكي لجميع الأجزاء المتحركة الميكانيكية مثل القضبان اللولبية وقضبان التوجيه، مما يحسن عمر خدمة الآلة بشكل كبير.

المعلمات التقنية للآلة

معايرة مقياس التداخل بالليزر

مؤهل

ناجح   حالات

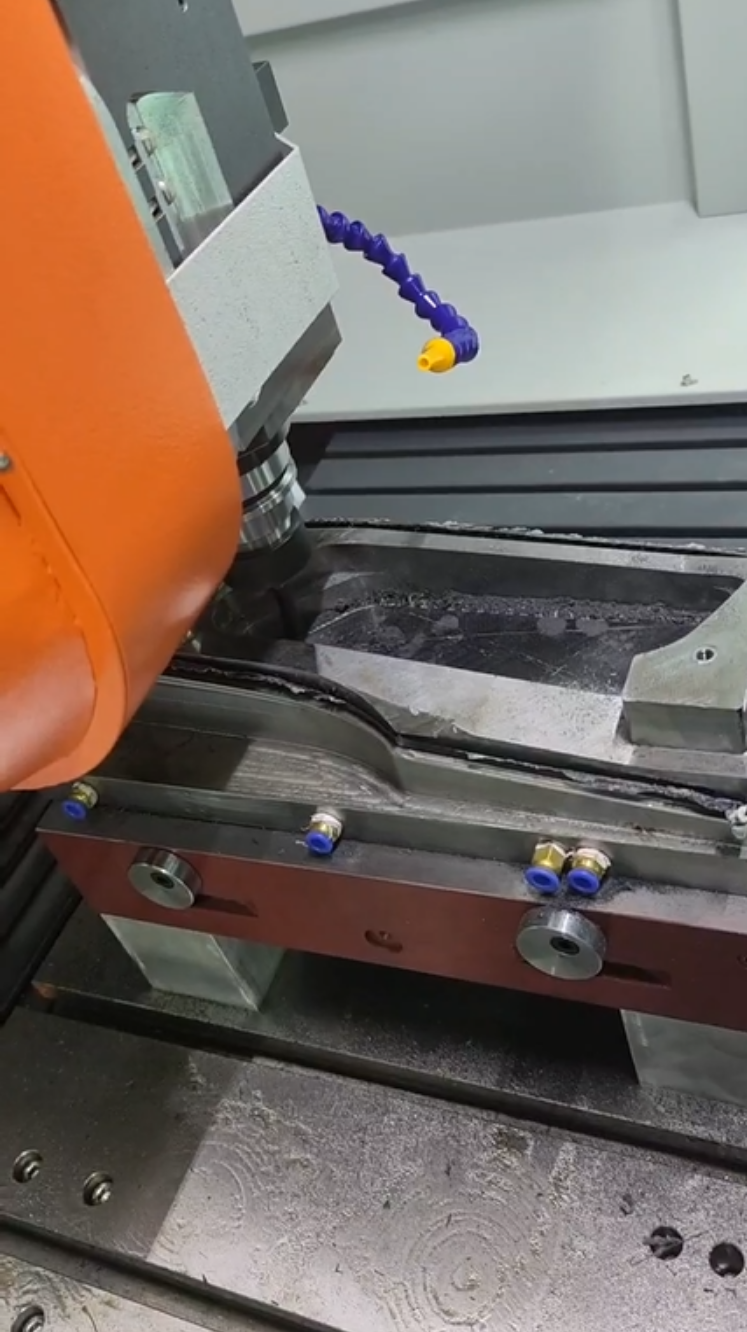

يعالج  tانه أجزاء من ألياف الكربون في COLEITEC
